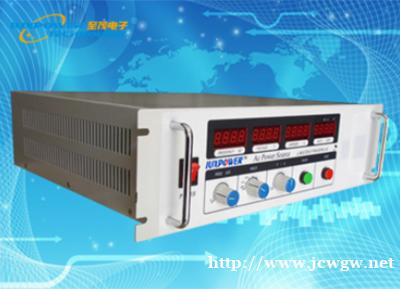

至茂电子AHY-12可定制可编程精密交流电流源
产品简介：
AHY-12标准系列交流恒流源，是一种宽频谱，高精度稳流，低谐波、失真的稳流电流源。本恒流源是在外界电网电源产生波动或用电符合阻抗特性发生变化时仍能使输出电流保持恒定的交流电源。该电源主要应用在进行特定电流热效应应用和测试的产品和场所。如断路器、熔断器、热继电器、磁力启动器、线圈等需要实验。
产品特点：
▇ 交流恒流源是为低压电器用户专门设计制造的，其输出电流是恒定的，输出波形为纯正弦波，可作为检测过流实验仪器。
▇ 本交流恒流源可带阻性、感性、容性负载，满足低压电器对测试电源的要求。
▇ 突出的优点，稳流精度高，可根据用户使用环境有1%，0.8%，0.5%，0.3%级别。保证输出电流恒定。此前使用的大电流发生器方案由于温度变化，导线、接头和线圈的铜阻等一直在变化，
▇ 操作人员须经常调节调压器来恒定电流，费时费精力，而且精度是无法与本电源相比的，低压电器生产中，须对电流进行校验、老化的项目上，使用本电源是目前至佳选择，如热继电器动作电流的整定，空气开关热脱扣电流的测量等。
▇ 可进行不同电流等级的自动化测试（项目：电压、电流、频率、升降时间，可循环测试操作）
▇ 频率可调范围：40-500HZ（选配），固定输出：50HZ、60HZ（更多范围内固定输出频率可根据用户需求设计）
▇ 可为用户设置模拟量（信号）控制
产品应用
◆交流空气开关◆交流接触器
◆机械开关，电子开关◆交流互感器
◆热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路保护电流等
◆自动化检测校验台◆电流要求测试场所
技术规格
产品参数：
型号Mode AHY-12-10-50 AHY-12-10-100 AHY-12-10-200 AHY-12-10-300 AHY-12-10-500
AHY-12-10-1000 AHY-12-10-1500 AHY-12-10-2000 AHY-12-10-3000 AHY-12-10-5000
AHY-12-10-4500 AHY-12-10-6000 AHY-12-10-7000 AHY-12-10-8000 AHY-12-10-1M
制作方式 Working SPWM
输入INPUT 相数 Phase 1φ2W(≤10KW) 3φ4W(≥10KW)
电压 Voltage 220V±10%(≤10KW) 380V±10%(≥10KW)
频率 Frequency 47 Hz – 63 Hz
输出OUTPUT 相数 Phase 1φ2W ( 3φ4W可选）
电压 Voltage 0-3000V（任选）
频率 Frequency 45Hz-63Hz连续调节 固定50Hz/60Hz,(40-500选配）
接线Wiring 小电流接线柱 大电流输出铜排
保护PROTECTION 电子电路快速识别过流、过压、过温自动脱落，非测试状态VA=0
LCD显示Display 电压Vrms、电流Arms、频率Fre、 功率Wattage、功率因数PF
电源调整率 Linear Regulation 0.10%
负载调整率Load Regulation 0.5FS %
波形失真率HARMONIC T.H.D 2%（纯阻性负载）
频率稳定度FREQUENCYREGULATION 0.01%
电压解析度Voltage Resolution 0.1 V
电流解析度Current Resolution 0 . 001 A/0 . 01 A/0 . 1 A/1 A；
频率解析度FREQUENCYREGULATION 0.1Hz
测量精度MEASUREMENTACCURACY 电压 Voltage 0.5 % FS±5dgt
电流 Current 0.5 % FS±5 dgt
功率 Wattage 0.5 % FS±5 dgt
频率 Frequency 0.01 % FS±5 dgt
设定精度SETTINGACCURACY 电压 Voltage 1 % FS
频率 Frequency 0.1 % FS
保护Protection 过流Over Current 过温Over Temp 过载Over Load
运行环境Environment 温度：0 – 45℃ 相对湿度：0-90%（非凝结状态） 海拔高度1500m
绝缘电抗Insulation reactance 500Vdc 20M?以上
耐压绝缘Voltage insulation 1800Vac/5mA/1分钟
冷却方式 Cooling 强迫风冷Forced fan cooling
通讯接口Interface RS 232 C/485提供相应通讯协议
定制功能Customization function 电压/外形可定制
体积W*H*D（mm） Inquiry factory
效率Efficiency ≥98
噪音Noise ≤60DB（1m）
防护等级Protection level IPX20
互感器精度Transformer accuracy 0.2S
重量（KG） 15KG~900KG
备注Remarks 以上型号为我司常规型号，其余电压电流等级可参考用户实际使用需求来定
